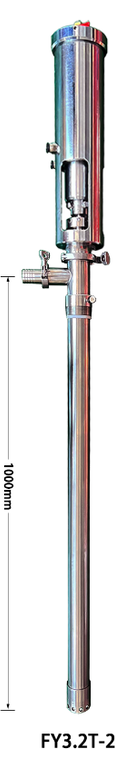

FY系列气动浆料泵

产品概述

FY系列气动浆料泵（简称：浆料泵，又名：皮革喷浆机、打料泵浦、气动泵浦、气动涂料泵、气动柱塞泵、气动插桶泵、气动往复泵）是上海宜菱泵业有限公司针对高粘度、高固含量浆料输送需求开发的专业设备，具有十多年的生产历史。该泵采用气压差的作用，使活塞上下运行，带动导料活塞开闭，起到提料并输送的作用。通过调整给气动浆料泵工作气体的供量与压力来控制和调节气动浆料泵送料流量，同时结合气动液压控制系统能使之自动化工作。

本产品无需电力，本质安全可靠，特别适合特殊作业场所使用。

产品应用

1. 新材料/高分子材料行业

高分子聚合物浆料的桶间转移、纳米材料分散液的精确计量输送、复合材料树脂的混合和输送。成功处理粘度超过8万CPS的高分子浆料，避免了传统电动泵因高粘度导致的电机过载问题，快拆式设计便于清洗，防止不同批次材料交叉污染。

2. 食品/食品科技行业

果酱、巧克力浆等高粘度食品的输送、调味品和酱料的生产线供料、食品添加剂的精确计量添加。适用于食品行业，不锈钢材质符合卫生要求，无剪切力输送保持食品原有质地和口感，气动驱动避免了电气设备在潮湿环境中的安全隐患。

3. 化妆品/日化行业

面膜精华液的生产线供料、护肤品乳液和膏霜的混合输送、彩妆产品的高粘度基料处理。精确控制流量，确保产品配方一致性，无污染输送保持产品纯净度，可拆款设计便于彻底清洗，适用于化妆品行业。

4. 化工/涂料行业

油漆和涂料的桶间转移、化学反应釜的进料和出料、药品原料的精确计量输送。耐腐蚀材质适应各种化学介质，安全设计确保在特殊作业环境中的安全运行，处理含有颜料颗粒的涂料，不堵塞、不磨损。

5. 塑料/橡胶制品行业

塑料助剂的精确添加、橡胶配合剂的混合输送、石墨烯浆料的高精度处理。处理含有填料的高粘度塑料母粒，避免了传统搅拌方式的不均匀问题，提高了生产效率和产品质量一致性。

6. 包装/印刷行业

油墨的生产线供料、印刷胶水的精确计量、包装材料涂层的输送。精确控制油墨流量，确保印刷质量，适应不同粘度的印刷材料，减少了材料浪费，提高了生产效率。

7. 电子/光电材料行业

导电浆料的精密输送、光电材料的高纯度处理、电子化学品的无污染转移。高纯度材质确保电子材料不受污染，精确流量控制满足微电子制造要求，无静电设计保护敏感电子材料。

其他典型应用

• 涂料行业：水性涂料、油性涂料、乳胶漆、防腐涂料、木器漆等高粘度涂料的输送与灌装
• 陶瓷行业：陶瓷浆料、釉料、泥浆等含固体颗粒浆料的输送
• 锂电池行业：正负极浆料、导电浆料等高粘度电池浆料的输送
• 油墨行业：印刷油墨、丝印油墨、凹印油墨等高粘度油墨的输送
• 胶粘剂行业：各类胶水、粘合剂、密封胶、结构胶等的输送
• 皮革行业：皮革喷浆、涂饰浆料等的输送
• 纺织印染：染料、印花浆料、涂层浆料等的输送
• 建材行业：彩涂板、彩钢瓦涂料、壁纸浆料、玻璃钢树脂等的输送

工作原理

FY系列气动浆料泵采用气动往复式工作原理。本产品采用气压差的作用，使活塞上下运行，带动导料活塞开闭，起到提料并输送的作用。压缩空气进入气缸，驱动柱塞做往复运动。柱塞前进时，泵腔容积减小，浆料被压出；柱塞后退时，泵腔容积增大，浆料被吸入。通过柱塞的连续往复运动，实现浆料的连续输送。通过调整给气动浆料泵工作气体的供量与压力来控制和调节气动浆料泵送料流量，同时结合气动液压控制系统能使之自动化工作。

产品特点

• 气动驱动，本质安全：采用压缩空气驱动，无电火花，符合安全要求，可在特殊作业环境中安全使用
• 高粘度适应性强：可输送粘度高达120,000 CPS的高粘度浆料，适用范围广
• 流量无级调节：通过调节气源压力或气阀开度，可实现流量的无级调节，操作简便
• 过载自动保护：当出口压力过高或管路堵塞时，泵自动停止工作，保护设备安全
• 结构简单可靠：零部件少，维护方便，使用寿命长，故障率低
• 耐磨损设计：关键部件采用耐磨材料，适合输送含颗粒浆料
• 自吸能力强：具有良好的自吸性能，吸程可达3米
• 可空转运行：泵可在无料状态下空转，不会损坏设备
• 耐腐蚀防沉淀：适用于各种腐蚀性介质和易沉淀浆料
• 低噪音节能：运行平稳，噪音低，能耗小

使用方法

1. 先将导料管正确放入所要输送的料桶内
2. 将耐腐蚀软管连接料口至送料地点
3. 进气阀呈关闭状态，然后将气源管连接进气接头
4. 根据所需浆料流量来开启进气阀调节气动浆料泵运行频率，即可工作

维护保养

• 气动浆料泵在使用过程中防止撞击缸体部位避免变形，发生活塞卡死现象，造成报废
• 活塞在运行壹佰万余次后，根据空压机送气过程中水份积留情况应清洗缸体，涂注30#润滑油
• 如长期不用，贮藏前应用溶剂在工作状态下清洗，防止浆料冻结，以免阻塞导料管
• 在工作中，如缸体部位发热（以手感热为准），应立即加注或更换30#润滑油
• 使用过程中如调节密封磨损，发生漏料，应及时调整调节螺母，或更换四氟调节密封垫
• 定期检查气源三联件，及时排水、加油
• 定期检查密封件磨损情况，及时更换
• 定期清洗泵体内部，防止浆料结块
• 定期检查进出口阀门，确保密封良好

材质选择

根据输送介质的不同，FY系列气动浆料泵可提供多种材质选择：

• 碳钢材质：适用于一般性浆料，经济实用
• 不锈钢304：适用于食品、制药等卫生要求高的场合
• 不锈钢316L：适用于腐蚀性介质，耐腐蚀性能更强

注意事项

• 在工作中，如缸体部位发热（以手感热为准），应立即加注或更换30#润滑油
• 使用过程中如调节密封磨损，发生漏料，应及时调整调节螺母，或更换四氟调节密封垫
• 防止撞击缸体部位，避免变形导致活塞卡死
• 确保气源清洁干燥，避免水分和杂质进入气缸

包装说明

本公司生产的FY系列产品均采用木箱独立包装，以确保运输过程中不易受损。

选型指南

选择合适的FY系列气动浆料泵型号时，需要考虑以下因素：

• 流量需求：根据实际生产需要的流量选择合适型号（0.8-5.0 m³/h）
• 扬程要求：考虑输送距离和高度，选择足够扬程的型号（最大100m）
• 介质粘度：确认介质粘度在泵的适用范围内（最大120,000 CPS）
• 颗粒大小：如介质含颗粒，需确认颗粒直径不超过泵的允许值（φ0.8-φ5mm）
• 材质要求：根据介质的腐蚀性和卫生要求选择合适材质
• 气源条件：确认现场气源压力和流量满足泵的要求（0.3-1.0 MPa）
• 安装尺寸：根据现场安装空间选择合适的泵体尺寸

定制服务：作为专业的生产制造商，我们可承接定制各种型式进出接口及泵连接管尺寸，满足您的特殊需求。
